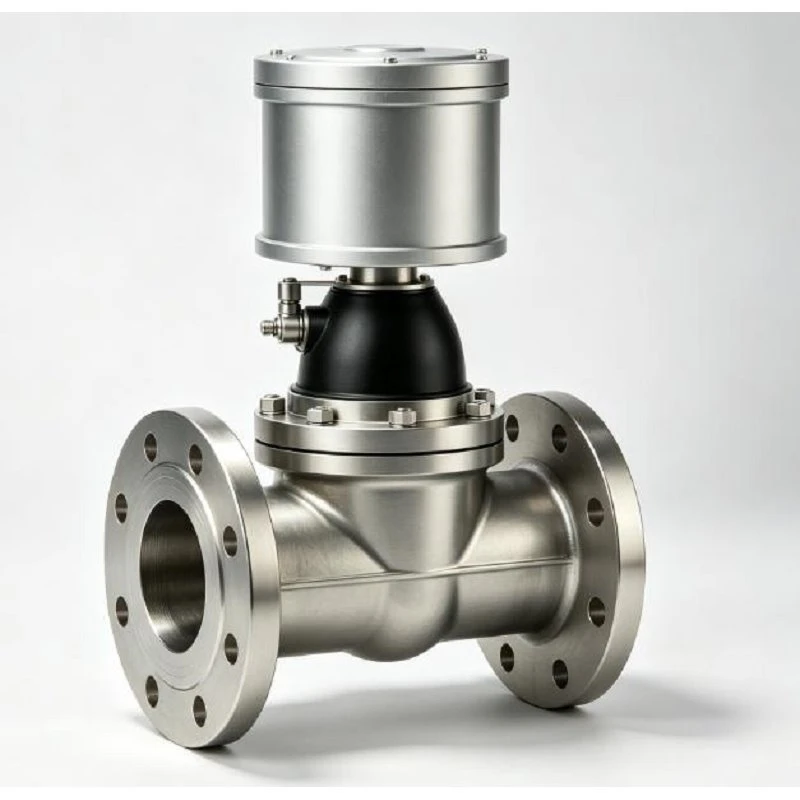

공압 다이어프램 제어 밸브는 유체 분리 및 정밀한 조절이 필요한 산업용 배관 시스템에서{0}}자동 흐름 조절 및 안정적인 차단을 위해 설계되었습니다. 이 설계에서는 작동 메커니즘에서 프로세스 매체를 분리하기 위한 밀봉 요소로 유연한 다이어프램을 활용하여 부식성, 마모성 또는 오염에 민감한 유체-로부터 내부 구성 요소를 보호합니다. 공압식 액츄에이터로 구동되는 이 밸브는 지속적인 프로세스 제어를 위해 반응성이 뛰어난 변조 성능을 제공합니다. 부식- 방지 구조 및 격리 설계로 인해 화학 처리, 수처리, 의약품 제조, 식품 가공 및 제어된 유체 취급이 필요한 일반 산업 응용 분야에 적합합니다.
제품특징
공압 작동 시스템
압축 공기 제어를 통해 자동 밸브 작동이 가능하며 효율적인 프로세스 조절을 위해 산업 자동화 시스템과의 원활한 통합을 지원합니다.
다이어프램 절연 구조
유체 매체와 내부 구성 요소 사이에 완전한 물리적 장벽을 만들어 오염 위험을 최소화하고 밀봉 신뢰성을 향상시킵니다.
안정적인 흐름 조절
연속 작동 중에 정확한 스로틀 제어와 일관된 흐름 조정을 지원하는 최적화된 밸브 본체 프로필이 특징입니다.
부식 방지 구조
다양한 공정 매체에 맞춰 설계된 엔지니어링 소재 옵션을 활용하여 까다로운 운영 환경에서 서비스 수명을 연장하는 데 도움을 줍니다.
기술 사양
|
매개변수 |
사양 |
|
밸브 종류 |
공압 다이어프램 제어 밸브 |
|
조작방법 |
공압식 작동 |
|
공칭 크기 |
DN15 – DN300 |
|
압력 등급 |
PN10 – PN16 |
|
제어 유형 |
온/오프 제어, 변조 제어 |
|
작동 온도 |
-20도 ~ 180도(재료에 따라 다름) |
|
다이어프램 재료 |
EPDM, PTFE, FKM, 맞춤형 옵션 |
|
본체 재질 |
주철, 스테인리스강, 플라스틱 라이닝 옵션 |
|
연결 유형 |
플랜지형, 스레드형, 맞춤형 연결 |
|
액추에이터 공급 압력 |
0.3~0.6MPa |
|
적용 가능한 미디어 |
물, 화학물질, 슬러리, 부식성 유체 |
작동 원리
공기압 구동 제어
압축 공기가 공압식 액추에이터 챔버로 유입되어 액추에이터 스템의 선형 움직임을 생성하여 다이어프램 위치를 제어합니다.
유량 조정 작업
다이어프램은 밸브 시트쪽으로 또는 멀어지면서 흐름 영역을 조절하여 유체량을 정밀하게 조정할 수 있습니다.
절연 밀봉 기능
닫히는 동안 다이어프램은 좌석 공간을 단단히 눌러 -액추에이터 메커니즘을 매체로부터 완전히 분리된 상태로 유지하면서 완벽한 차단 성능을 제공합니다.
응용
화학 처리
매체와 액추에이터 구성 요소 간의 안정적인 격리가 필수적인 부식성 화학 물질 및 공정 유체를 조절합니다.
물 및 폐수 처리
도시 용수, 산업 공정 용수 및 화학 처리제를 처리하는 유량 조절 루프에 통합됩니다.
제약 및 식품 가공
위생 표준을 유지하고 공정 순도를 보호하도록 설계된 깨끗한 유체 경로 내에서 작동합니다.
산업 공정 시스템
신뢰할 수 있는 흐름 관리와 빈번한 순환 기능이 필요한 자동화된 파이프라인에 배포합니다.
재료 및 구성 옵션
다이어프램 선택
특정 화학적 호환성, 온도 범위 및 서비스 주기에 맞게 다양한 엘라스토머 및 폴리머 재료를 사용할 수 있습니다.
밸브 본체 구성
내식성 요구 사항 및 파이프라인 레이아웃 요구 사항에 따라 본체 주조 및 내부 라이닝을 지정할 수 있습니다.
액추에이터 구성
액추에이터는 특정 제어 모드, 공급 압력 및 자동화 피드백 요구 사항에 맞춰집니다.
제조공정 및 품질관리
정밀 가공
밸브 부품은 엄격한 치수 공차와 조립 일관성을 보장하기 위해 제어된 머시닝 센터를 사용하여 생산됩니다.
압력 테스트
각 장치는 쉘 무결성, 시트 견고성 및 작동 신뢰성을 검증하기 위해 정수압 및 공압 테스트 절차를 거칩니다.
성능검사
완성된 어셈블리는 배송 전에 기능적 스트로크, 연결 정렬 및 밀봉 기능에 대해 철저하게 검증됩니다.
맞춤 서비스
엔지니어링 적응
맞춤형 솔루션은 특수한 압력 등급, 연결 표준, 야금 및 가혹한 작동 환경에 맞게 설계되었습니다.
제어 구성
액추에이터에는 특정 자동화 인터페이스 요구 사항을 충족하기 위해 포지셔너, 리미트 스위치 및 솔레노이드 밸브가 장착될 수 있습니다.
프로젝트-기반 공급
기술 문서, 규정 준수 인증서 및 생산 일정은 산업 조달 일정에 맞춰 조정됩니다.
인증 및 규정 준수
제조 공정은 다음을 포함하여 사용 가능한 인증을 통해 국제적으로 인정된 품질 관리 요구 사항을 따릅니다.
ISO 9001 품질 경영 시스템
ISO 14001 환경 경영 시스템
ISO 45001 산업 보건 및 안전 관리 시스템
프로젝트 요구사항에 따라 제품 검사 문서 및 품질 기록을 제공할 수 있습니다.
포장 및 글로벌 배송
보호 포장
운송 중 손상을 방지하기 위해 튼튼한 상자와 포트 보호 커버를 사용하여 밸브를 안전하게 보호합니다.-
수출 준비
배송은 명확한 라벨링과 완전한 배송 문서를 특징으로 하는 국제 화물 표준을 준수하여 준비됩니다.
일괄 공급 지원
생산 계획 및 물류 조정은 대규모 산업 프로젝트의 지속적인 납품 일정을 지원합니다.-
FAQ
